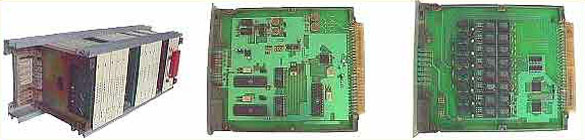

Предлагаем Вашему вниманию оборудование, позволяющее стыковать КЭ АТС "Квант" с другими АТС по средствам цифрового потока Е1. КСЛ-Ц - комплект соединительных линий цифровой  представляет собой кассету для КЭ АТС "Квант", выполненную в стандартном конструктиве. Одна кассета КСЛ-Ц может содержать один или два формирователя цифрового потока и заменять 4 стандартных кассеты КСЛ, часть станционного оборудования и аппаратуру ИКМ. КСЛ-Ц разработан на самой современной импортной элементной базе, обеспечивающей высокую надежность, низкое энергопотребление и малые габариты.

Назначение:
Аппаратура цифровой системы передачи "КСЛ-Ц" предназначена для организации цифровых соединительных линий между АТС КЭ "Квант" и другими АТС различного типа (цифровых или аналоговых). Аппаратура устанавливается непосредственно в АТС КЭ "Квант" вместо блоков КСЛ и заменяет следующее оборудование:
- блоки КСЛ с ТЭЗами ИКБ3, ВКБ3, ДКИ, ИКВСК и др.
- каналы ввода-вывода КВВ2 или КВВ4, УСК
- кассету ВВК, ВИП
- аппаратуру ИКМ
- оборудование цифрового линейного тракта (при затухании цифрового сигнала до 43 дБ)

Технические характеристики
Общие:
- напряжение электропитания - 60В
- протокол сигнализации со встречной АТС - 1ВСК и 2ВСК
- работа батарейным и импульсным пакетом, импульсным челноком
Характеристики формирователя цифрового потока:
- линейный код - HDB3 или AMI, оптический интерфейс
- входное сопротивление линейного тракта - 120 Ом
- сигналы синхронизации совместимы с аппаратурой ИКМ-30
- фреймер Е1 соответствует рекомендациям ITU - T G703
- перекрываемое затухание линейного тракта 43 ДБ
Характеристики НЧ части:
- входное сопротивление НЧ окончаний составляет 600 Ом
- линейные окончания имеют защиту по напряжению и по току
- затухание НЧ сигнала по передаче в цифровой поток равно 0 дБ
- затухание НЧ сигнала по приему из цифрового потока равно -7 дБ
- возможность подключения 2-х и 4-х проводных линий
Связь со станционным оборудованием:
- встроенный канал КВВ и линейки УСК

Установка кассеты КСЛ-Ц
Кассета КСЛ-Ц  выполнена в стандартном конструктиве КЭ АТС "Квант" и устанавливается в статив АТС вместо кассет КСЛ. На одной кассете может размещаться один или два комплекта формирователей цифрового потока Е1. В полной комплектации (2 потока Е1) кассета КСЛ-Ц заменяет 4 стандартных кассет КСЛ. Соединение со станционным оборудованием производиться стандартными кабелями. КСЛ-Ц полностью эмулирует работу ИКБ3, ВКБ3 или ДКИ. Позволяет вставлять в один цифровой поток как входящие и исходящие линии одновременно. Возможна модификация кассеты КСЛ-Ц для 4-х проводного поля для обеспечения 4-х проводного транзита в случае узловой станции или УАК.  КСЛ-Ц позволяет производить полноценную диагностику в составе АТС.
В КСЛ-Ц предусмотрена индикация состояния синхронизации, потери сигнала, обнаружения удаленной ошибки и индикация работы канала КВВ. Для визуализации нагрузки и диагностики предусмотрена светодиодная индикация комплектов, находящихся в разговорном состоянии или диагностируемых.
